1、每一个环都是一个单独的线程，每个环都有一个延时器和计数器，在程序编辑的自定义模式下用的延时等待和计数跳转用到的就是本环的延时器和计数器。
延时器和计数器都有一个变量值可监控，在触摸屏上变量值只能监控不能修改。
1、在触摸屏上分别设置延时器和计数器的变量值。

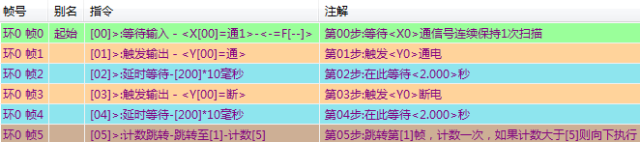

1、给定一个开关信号，触发输出端Y0通并延时2s，断开并延时1s，进行循环计数，计数5次。
1、设置输出端：

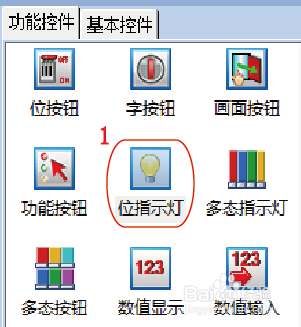

①添加一个位指示灯，在功能控件中双击“位指示灯”，弹出位指示灯设置对话框。

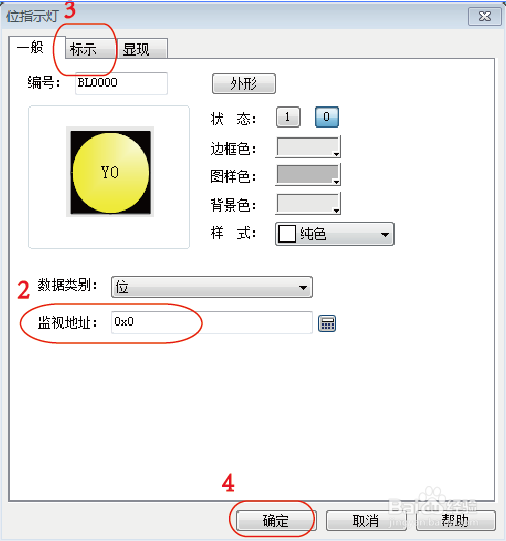

②在一般设置栏中设置基本属性，监视地址一栏处输入输出端Y0的Modbus地址值：0x0。
③在标示栏中文本设置可输入Y0，图片可在系统图库中任意选择。
④设置完成之后，点击“确认”，按住鼠标左键，在编辑界面中画一个虚拟矩形即可添加刚设置好的指示灯。
2、设置延时器和计数器的变量值显示框：
①添加数值显示，在功能控件中双击“数值显示”，弹出数值显示设置对话框。

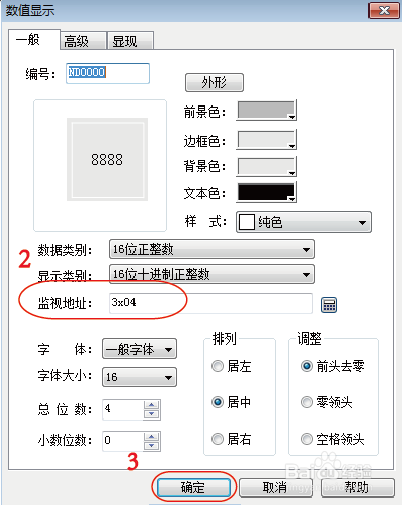

②*延时变量显示框设置：在监视地址一栏中，输入时序环0的延时变量地址值：3x04。（在哪个环中编辑程序，就用到哪个环的Modbus地址值。）

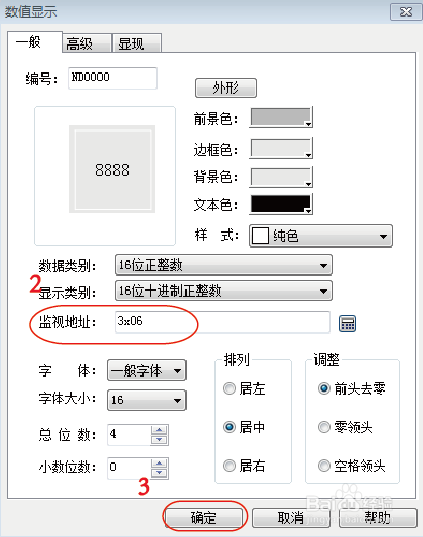

*计数变量显示框设置：在监视地址一栏中，输入时序环0的计数变量地址值：3x06。
③设置完成之后，点击“确认”，按住鼠标左键，在编辑界面中画一个虚拟矩形即可添加刚设置好的显示框。
3、在显示框旁添加文本标志：延时和计数。

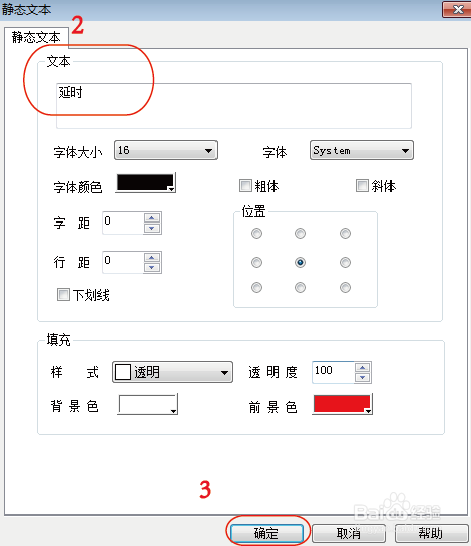

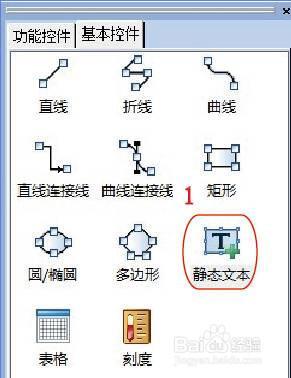

①添加一个静态文本，在基本控件中双击“静态文本”，弹出位按钮设置对话框。
②在文本栏中输入“延时”，点击“确定”。再按住鼠标左键，在编辑界面中画一个虚拟矩形即可添加刚设置好的文本框。

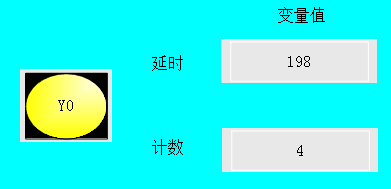

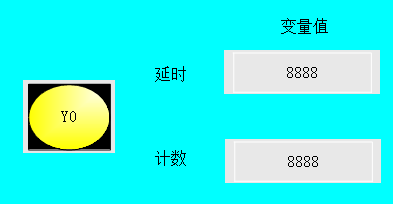

4、编辑好的界面显示：将该程序下发至触摸屏中或者在线模拟，可直接在触摸屏上监控到变量值状态。
